製品情報
ハイドロターン フィルタエレメント
世界初の親水撥油ろ紙を用いたエレメント
- 堅牢なプラスチック製
- 世界初の親水撥油ろ紙を使用
- 処理能力が大きい 3ℓ/min
- 処理精度が高い 1循環で約99%の油分除去

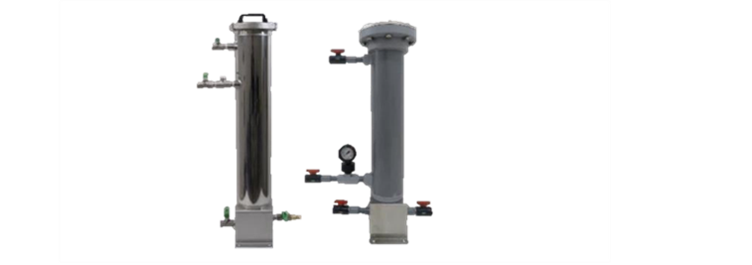

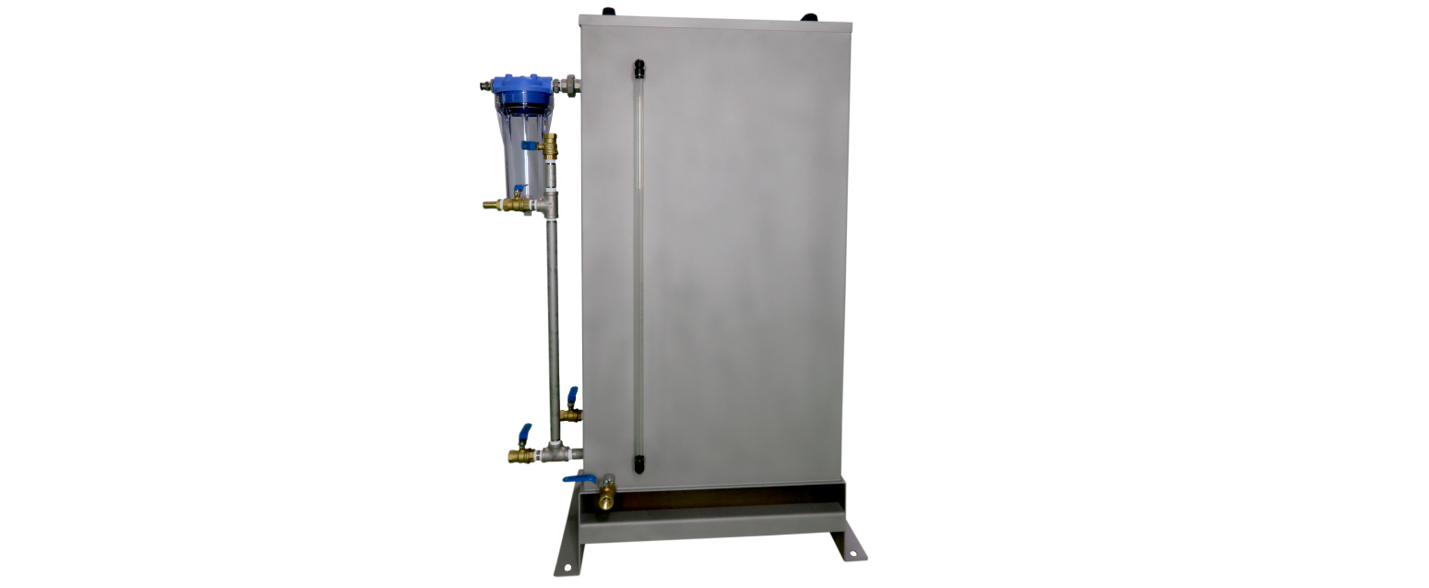

ハイドロターン ドレンセパレータユニット（コンプレッサー用）
コンプレッサーのドレン処理に特化したユニット
ハイドロターン フィルタユニット（油水分離用）
様々な用途に応用可能なユニット

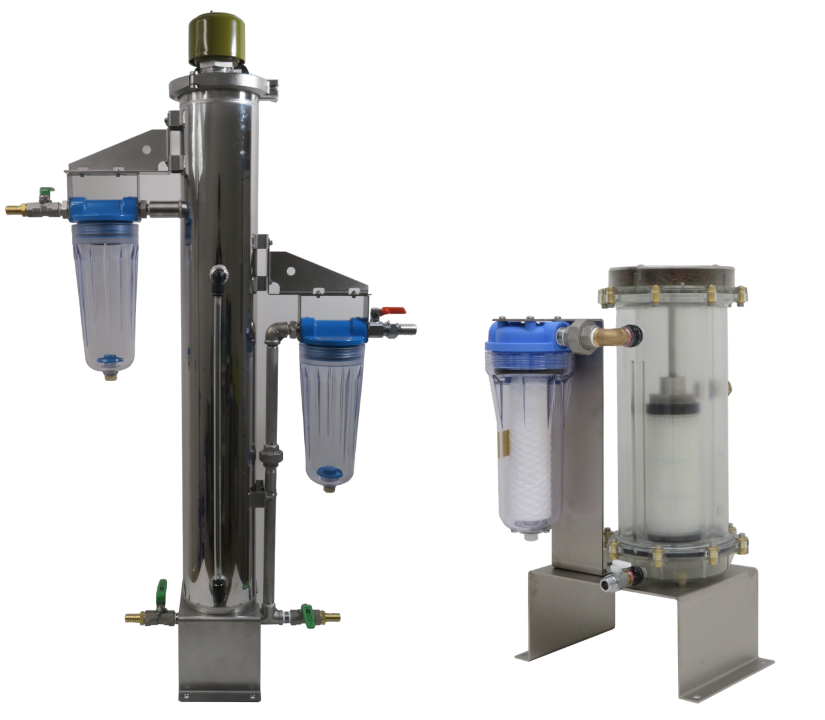

・設計変更例
ハイドロターン フィルタエレメント
仕様
材質 |
エンドプレート | ウレタン |
|---|---|---|
| フレーム | ポリプロピレン | |
| 耐差圧 | 0.3MPa | |
| 設計温度 | 0～90℃ | |
| 寸法 | Φ85×212 | |
| シール材（Oリング） | P46 | |
型式
| 型式 | エレメント | ||
|---|---|---|---|
| 種類 | 長さ | シール材 | |
| OWS | ｗ | 4 | N:ニトリル |
| F:フッ素 | |||
| V:シリコン | |||
※W:水用
ハイドロターン ドレンセパレータユニット（コンプレッサー用）
仕様
| ドレン標準処理能力 | 3L/min |
|---|---|
| ドレン最大処理能力 | 6L/min |
| エレメント本数 | 2本 |
| エレメント交換時期 | 処理水濃度が5ppm以上の場合 |
| 適用圧縮機最大出力 | 75kw以下 |
| 原水油分濃度上限; | 500ppm以下 |
| 処理水油分濃度 | 5ppm以下 |
| 接続口径 | Rc1/2(標準仕様)※1 |
| 概寸 胴径×全高 | Φ140×約1200 |
| 質量 | 20kg |
| 容量 | 約10L |
※1 接続継手の変更が必要な場合はお問合せください。
参考：エレメント交換サイクルの目安
運転条件：原水油分濃度 100ppm 9時間稼働/日・・・・・・約6ヶ月
交換サイクルは油分濃度と稼働時間により変動します
定期的に油分濃度測定を実施してくだい。
6ヶ月に一度、処理水をお送りしていただければ測定対応可能です(測定無償・送料別途)。
詳細はお問合せください。
型式
| 型式 | ケース | |||
|---|---|---|---|---|
| ケースの外径 | エレメント本数 | |||
| DWS | 0 | 5 | 0 | 2 |
接続例
コンプレッサードレン排出口に直接、接続するだけで使用可能です。
ハイドロターン フィルタユニット（油水分離用）
仕様
| 本体材質 | SUS304 |
|---|---|
| 使用流体 | 水＋油 |
| 設計圧力 | 0.3MPa |
| 設計温度 | 90℃ |
| エレメント本数 | 2本 |
| 最大処理能力 | 6L/min |
| ろ過精度 | β4c≧200（ISO16889） |
| 容量 | 約8L |
| 概寸 胴径×全高 | Φ140×910 |
型式
| 型式 | ケース | |||
|---|---|---|---|---|
| ケースの外径 | エレメント本数 | |||
| OWS | 0 | 5 | 0 | 2 |
様々な用途に応じて、設計製作が可能です。
詳細はお問合せください。
